在半导体器件的制造流程中，有几个步骤被认为是最关键且复杂的：

1. 晶圆制备：这是制造过程的起始步骤，涉及将高纯度的硅转化为晶圆。晶圆的质量直接影响后续所有工艺的质量和成品率。

2. 氧化工艺：在晶圆表面形成一层薄的二氧化硅，作为后续工艺的保护层和隔离层。氧化层的均匀性和质量对器件性能至关重要。

3. 光刻工艺：通过光刻机将掩模上的电路图案转移到晶圆上的光刻胶层。光刻工艺的精度决定了器件的最小特征尺寸，是实现高密度集成的关键。

4. 刻蚀工艺：利用化学或物理方法去除晶圆上不需要的材料，形成所需的电路图案。刻蚀工艺的精确度和选择性对器件性能有重要影响。

5. 掺杂工艺：通过离子注入或扩散的方式改变半导体的电学性质，形成N型或P型半导体区域。掺杂工艺的精确控制对器件的电性能至关重要。

6. 薄膜沉积：在晶圆上沉积各种材料薄膜，如金属、绝缘体或半导体材料。薄膜的质量和特性对器件的性能和可靠性有直接影响。

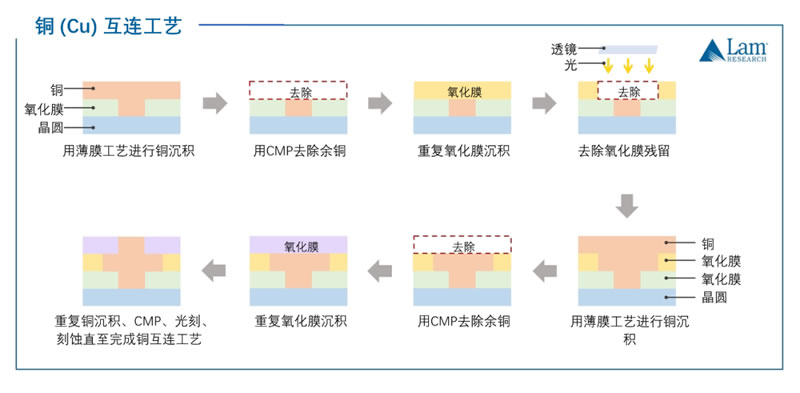

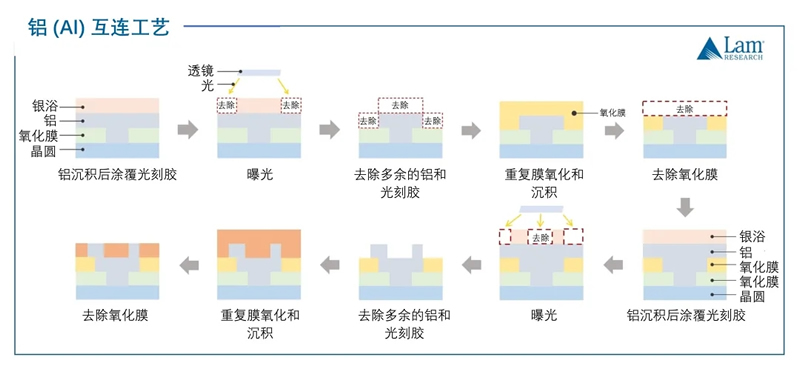

7. 互连工艺：通过导线将各个半导体元件连接起来，形成完整的电路。互连工艺的复杂性随着集成度的提高而增加。

8. 测试和封装：在封装前对晶圆上的每个芯片进行测试，确保其性能符合要求。封装则保护芯片免受物理损伤和环境影响。

这些步骤中的每一个都涉及到高度的精确控制和复杂的工艺技术，任何一步的偏差都可能导致大量成本的损失。半导体制造的复杂性在于需要在微观尺度上精确控制材料的特性和结构，同时保持极高的成品率。
